數控直流穩壓電源電路
本例介紹的數控百流穩壓電源電路，采用數字電位器和三端可調穩壓集成電路進行穩壓控制，用發光二極管和電壓表來指示輸出電壓的大小。
電路工作原理

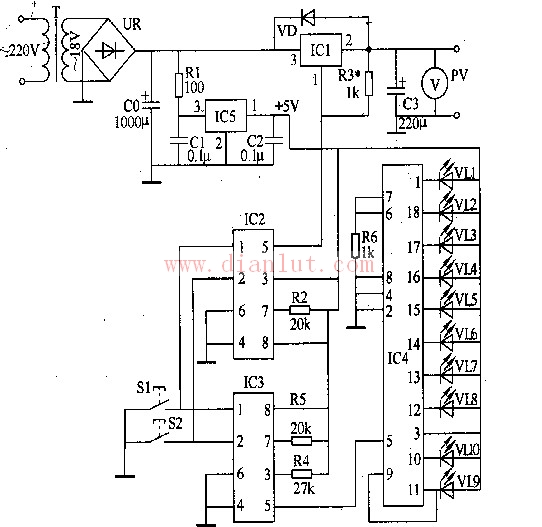

該數控直流穩壓電源電路由電源變換電路、+5V穩壓電路、穩壓控制輸出電路和LED顯示電路組成，如圖5-22所示。
電源變換電路由電源變壓器T、整流橋堆UR和濾波電容器CO組成。
+5V穩壓電路由電阻器Rl、電容器Cl、C2和三端穩壓集成電路IC5組成。
穩壓控制輸出電路由控制按鈕S1、S2、數字電位器集成電路lC2、1C3、三端穩壓集成電路ICl、二極管VD、電阻器R3、電容器C3和電壓表PV組成。
LED顯示電路由LED顯示驅動集成電路IC4和電阻器R6、發光二極管VLl-VLlO組成。
交流220V電壓經T降壓、UR整流及CO濾波后，產生近24V的脈動直流電壓。該電壓一路加至ICl的輸大端作為主電源;另一路經Rl限流降壓、Cl濾波及IC5穩壓后，為IC2-IC4提供+5V工作電壓。
按動Sl和S2，可改變IC2第5腳的輸出電壓，從而改變ICl的輸出電壓 (VLl-VLlO能顯示出輸出電壓的變化)。按動S1時，輸出電壓上升;按動S2時，輸出電壓下降。
在按動S1和S2的同時，IC3第5腳的輸出電壓也同步變化，IC4內部的比較器根據5腳輸人電壓的大小決定VLl-VLl9中各發光二極管點亮的數量，而點亮的發光二極管則代表著穩壓電源的輸出電壓值。VLl-VLlO分別對應著4·6V、6·lV、7·5V、8·8V、lOV、11.1V、12·3V、16·4V、l9·3V和21·3V輸出電壓。
元器件選擇
Rl和R3均選用1/2W金屬膜電阻器;R2、R4-R6選用1/4W碳膜電阻器或金屬膜電阻器。
co和c3均選用耐壓值5ov的鋁電解電容器;cl和cz選用滌綸電容器或獨石電容器。
VD選用1N4007型硅整流二極管。
VLl-VL10均選用φ3mm的高亮度發光二極管。
UR選用2A、5OV的整流橋堆。
ICl選用LM317型三端可調穩壓集成電路;IC2和1C3均選用X951lW型 (lOkn)按鈕控制型線性數字電位器集成電路;I叫選用LM3914型LED顯示驅動集成電路;IC5選用LM78四5型三端穩壓集成電路。
T選用10-2OW、二次電壓為18V的電源變壓器。
S1和S2均選用微型動合按鈕。
PV選用DL5OV直流電壓表。
