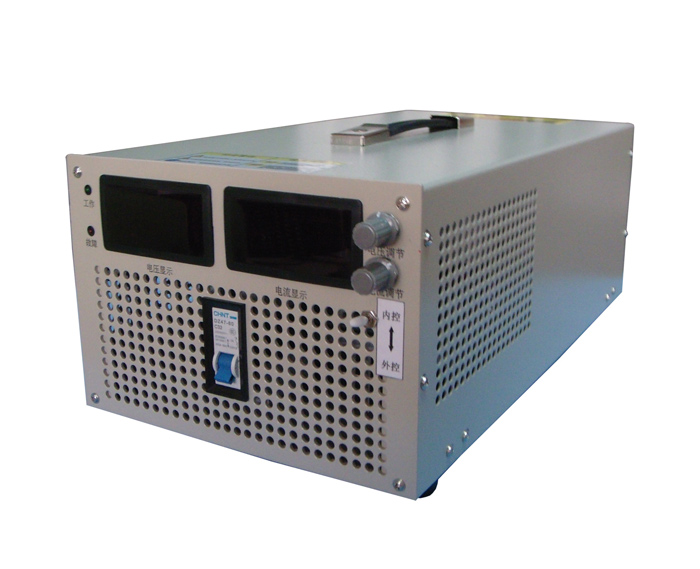

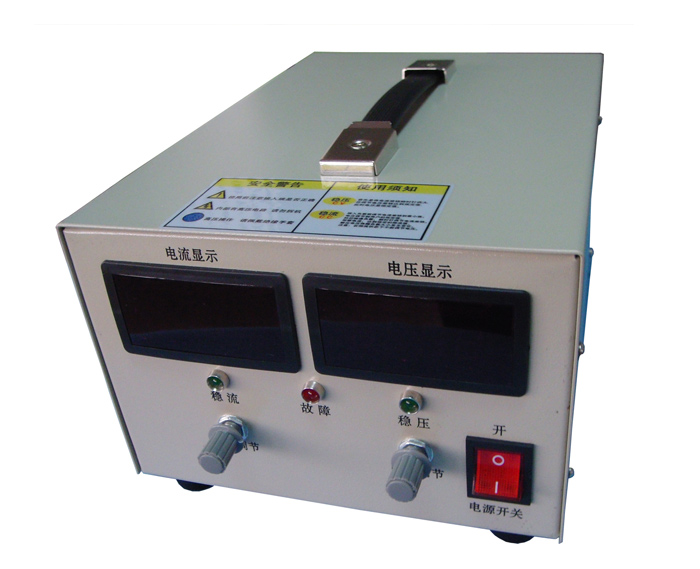

DC260V10A系列（型號：NHWY260-10) DC260V20A系列（型號：NHWY260-20)
一、產品介紹：
繼電保護試驗電源屏是依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品。它為現場繼電保護試驗工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量，保障人身、設備安全提供了可靠保證。
二、產品特點：
1、采用無工頻變壓 器的開關電源技術，因而具備交，直流兼容輸入功能，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。
2、最大輸出260V，10A，最大輸出功率2600W。
3、本電源輸出的穩壓值（當輸出電流<輸出恒流值時的輸出電壓）和恒流值（當輸出電壓<輸出穩壓值時的輸出電流）都可以在各自最大值的（0-100）％范圍連續可調。輸出恒流值可調給應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。
4、設有完善的保護功能；內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽；過熱自動關機保護；輸出過壓、過流和短路保；開機延時軟啟，避免開機輸出電壓過沖。
5、主要用途：該電源可作為電力系統裝置小型試驗電源，尤其是作為繼電保護裝置全檢的80％電壓試驗電源；也可作為新投調試時繼電保護屏柜及裝置的工作電源。
6、可作為高壓斷路器（液壓、氣動、彈簧操作機構）傳動試驗的分合閘電源，也可作為各類繼電器校驗電源。
7、該電源輸出電壓調整范圍寬，輸出電流大；采用PWM開關電路，技術領先，電源采用開關技術，穩壓性能好，帶沖擊負載時電壓波動低于1％；具有過流、過壓、短路保護。
8、體積小，重量輕，高頻變壓器隔離，安全可靠、使用方便，操作簡單；使用AC220V供電，開機即可使用，精密多圈電位器無級調節，數字儀表指示電壓電流，無檔位切換。
三、技術參數：
1、輸入電壓：交、直流兼容AC（176-264）V，（45-450）HzDc（250-370）V；當輸出電壓降低時允許輸入電壓下限相應下降。
2、輸出穩壓值可調范圍：（0-260）V；輸出恒流值可調范圍：0-10A、20A。
3、電壓調整率：穩壓≤0.2％；負載調整率：穩壓≤0.5％、恒流≤O.5％。
4、整機效率：≥92％；紋波電壓：總紋波電壓Vpp≤2%；100Hz紋波電壓Vpp~250mV。
5、輸出電壓：顯示準確度±1.2％；輸出電流：顯示準確度±1 2％。
6、開機輸出電壓過沖：2≤％（1v）。
7、絕緣電阻：輸入—輸出：≥20MΩ；輸入—機殼≥20MΩ；輸出—機殼：≥80 MΩ 。.
8、絕緣強度：輸入—輸出：ACl500V、10mA，輸入—機殼；AC1500V、10mA，1分鐘；輸出—機殼ACl500V，10mA，1分鐘。
9、整機過熱保護溫度閥值（75-85）℃。
10、平均無故障時間：≥50000h
