一、產品特點
1、采用超大TFT真彩大液晶觸摸屏（800X480）人機界面，用戶在觸摸屏上很方便的直接編程操作。
2、本機一次可執行30組不同電壓、電流、延遲時間、運行時間的設定，并可連續循環999999次。
3、輸出電壓可以從零伏起調；輸出電流可以從零預置;
4、具有10組記憶組,可以將以前使用過的參數存儲,以便下次使用時輕松調用。
5、通訊接口功能完善： 具有RS232、RS485通訊接口。
6、恒定電壓、恒定電流之使用, 可自動交叉變換，維持控制與保護兼顧
7、高頻PWM硬件調整控制技術，反應速度快，輸出穩定
8、大功率IPM/IGBT全橋變換技術，運行可靠，過載能力強；
9、采用高頻變換技術，整機效率≥85%；
10、具有輸出穩壓、限流、短路保護和功率器件過熱保護功能；
11、優良的輸出穩定性能：源電壓效應＜0.5%，負載效應＜1%；
12、輸出直流電壓畸變系數低，干擾��；
13、在短路和過載故障時，可調節限流電位器來限制輸出電流值，從額定值的50%至105%之間變化；
14、適用于阻性、感性等各種負載；負載適應性強；
二、主要用途及適用范圍
1、電解電容器老練，鉭電容器賦能
2、電阻器、繼電器，馬達等電子元件老練，例行試驗
3、實驗室，電子設備、自動測試設備
4、電子檢驗設備、生產流水線設備、通訊設備
5、其它一切需要使用直流電源的場合
6、應用于飛機及機載設備、雷達、導航等軍用電子設備的制造、檢測、維修等。
三、技術參數
|
容量 |
600W |
1.2KW |
2.4KW |
5KW |
|
輸入電壓 |
220V±18% 1φ2W 50Hz±5Hz |
輸
出
電
壓
|
30V |
20 |
40 |
80 |
167 |
|
60V |
10 |
20 |
40 |
84 |
|
120V |
5 |
10 |
20 |
42 |
|
300V |
2 |
5 |
8 |
16.7 |
|
600V |
1 |
2 |
4 |
8.4 |
|
直流電壓紋波 |
≤300mV（rms） （80%純阻性負載） |
|
調節步幅 |
0.1V |
|
電源調整率 |
±0.1%FS |
|
負載調整率 |
±1%FS |
|
顯示界面 |
TFT LCD觸摸屏 |
|
電壓調節范圍 |
0~100%額定電壓可調 |
|
電流調節范圍 |
0~100%額定電流可調 |
|
自動保護功能 |
在輸出過壓、過流、模塊過熱及短路的情況下，具有自動保護功能 |
|
負載特性 |
適合各種負載 |
|
過載能力 |
最大限流值為105%額定電流值 |
|
整機效率 |
≥85% |
|
絕緣測試 |
DC500V,輸出對外殼≥7M |
|
耐壓測試 |
輸入對外殼AC1500V/1分鐘無飛弧擊穿現象 |
|
可聞噪聲 |
≤60dB |
|
冷卻方式 |
風冷 |
|
可編程組數 |
共30組，每組記憶電壓、電流、時間等值 |
|
可記憶組數 |
共9組，每組記憶電壓、電流、時間等值，可方便調用 |
|
限壓值設定 |
0-100%最大電壓值 |
|
限流值設定 |
0-100%最大電流值 |
|
通信接口 |
RS232/RS485 |
工作環境
|
環境溫度：-10℃~70℃ |
|
相對濕度：20~90%（非凝結狀態） |
|
使用場所無易燃易爆及侵蝕性介質，無強電磁干擾和異常的振動及沖擊 |
|
容量 |
10KW |
15KW |
20KW |
30KW |
60KW |
120KW |
240KW |
360KW |
480KW |
|
輸入電壓 |
380V±15% 3φ4W 50Hz±5Hz |
輸
出
電
壓 |
300V |
40 |
60 |
80 |
120 |
240 |
480 |
960 |
|
|
|
600V |
20 |
30 |
40 |
60 |
120 |
240 |
480 |
720 |
960 |
|
1000V |
12 |
18 |
24 |
36 |
72 |
114 |
288 |
432 |
576 |
|
直流電壓紋波 |
≤300mV（rms） （80%純阻性負載） |
|
調節步幅 |
0.1V |
|
電源調整率 |
±0.1%FS |
|
負載調整率 |
±1%FS |
|
輸出顯示 |
LCD觸摸屏 |
|
電壓調節范圍 |
0~100%額定電壓可調 |
|
電流調節范圍 |
0~100%額定電流可調 |
|
自動保護功能 |
在輸出過壓、過流、模塊過熱及短路的情況下，具有自動保護功能 |
|
負載特性 |
適合各種負載 |
|
過載能力 |
最大限流值為105%額定電流值 |
|
整機效率 |
≥85% |
|
絕緣測試 |
DC500V,輸出對外殼≥7M |
|
耐壓測試 |
輸入對外殼AC1500V/1分鐘無飛弧擊穿現象 |
|
可聞噪聲 |
≤60dB |
|
冷卻方式 |
風冷 |
|
可編程組數 |
共30組，每組記憶電壓、電流、時間等值 |
|
可記憶組數 |
共9組，每組記憶電壓、電流、時間等值，可方便調用 |
|
限壓值設定 |
0-100%最大電壓值 |
|
限流值設定 |
0-100%最大電流值 |
|
通信接口 |
RS232/RS485 |
|
工作環境 |
環境溫度：-10℃~70℃ |
|
相對濕度：20~90%（非凝結狀態） |
|
使用場所無易燃易爆及侵蝕性介質，無強電磁干擾和異常的振動及沖擊 |
四、觸摸屏界面介紹：

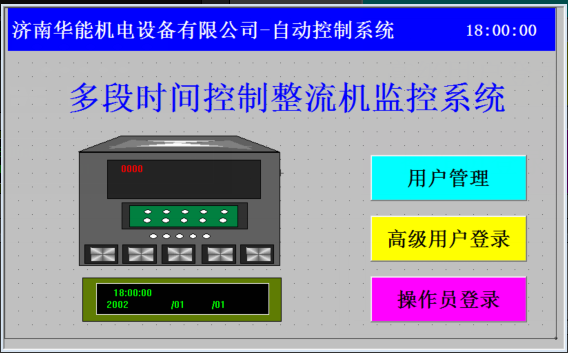

上電后等待程序啟動：
點擊屏幕上的“點擊進入操作界面”進入普通操作員模式

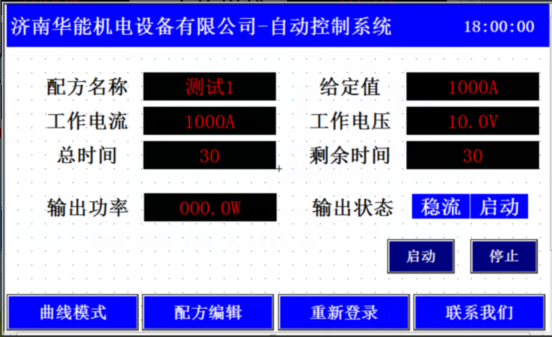

1、設定模式
該模式出于安全考慮，該等級的用戶不能進行參數設置，只能啟動停止和監視恒流源的運行情況，如需設置參數需要以其它身份登錄 點重新登錄按鍵
2、用戶登錄窗口：
高級用戶登錄：里面有四個用戶等級分別是：負責人、普通工藝工程師、高級工藝工程師和操作員
負責人：該用戶擁有最高等級的權限，可以進入用戶管理刪除其它用戶、任意修改密碼等等，能夠設置電源的機型參數。該用戶歸電源生產廠家所有
高級工藝工程師： 該用戶擁有編輯現有參數和模式高級組態的權限。模式高級組態是指可以增加現有模式組的數量和批量修改參數、任意刪除模式的功能。
普通工藝工程師：該用戶擁有編輯現有模式和權限，不能增加和刪除模式。
普通操作員模式：該用戶模式只有啟停和監視恒流源運行狀態的權限。
注意：
高級工藝工程師密碼：888888
3、編程模式：

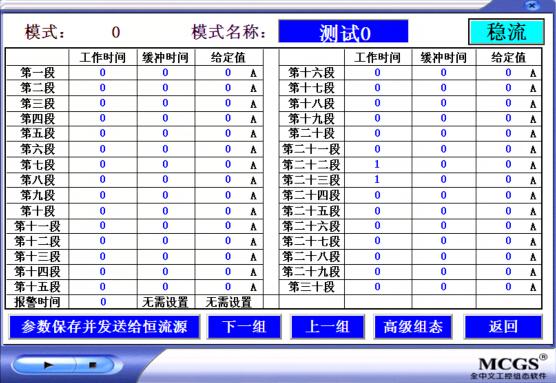

參數編程設置界面：該界面可以設置電源的工作時間、緩沖時間、給定值 和穩流或穩壓切換。工作時間設置范圍0-999999秒，如果不需要時間控制，將第一段工作時間設置最大（9999999）即可。緩沖時間設置范圍0-99秒，設置好緩沖時間后，按啟動電流從0緩慢升至所設置的電流值，穩壓時類同。給定值設置范圍：穩流時電流0-額定輸出電流值任意設置，穩壓時電壓0-額定輸出電壓值任意設置，可帶兩位小數。參數設置完畢后，按“參數保存并發送給電源”鍵，所設置的參數才會有效。
4、高級組態：

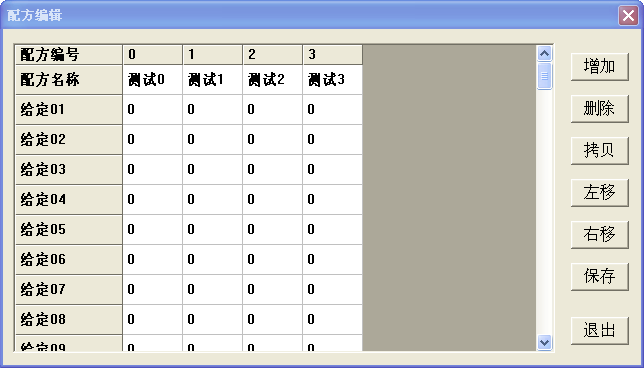

用高級工藝工程師或管理員的身份登錄點擊參數設置 再點擊高級組態 彈出對話框后再點擊編輯配方 （高級組態頁面出現的“配方”=“模式”）
這里可以增加 拷貝 刪除 以及模式排序 處理完以后點擊保存 觸摸屏下次上電執行新的模式。
配方名稱任意取名，支持中文名，按“》”鍵切換輸入語言。
5、曲線模式

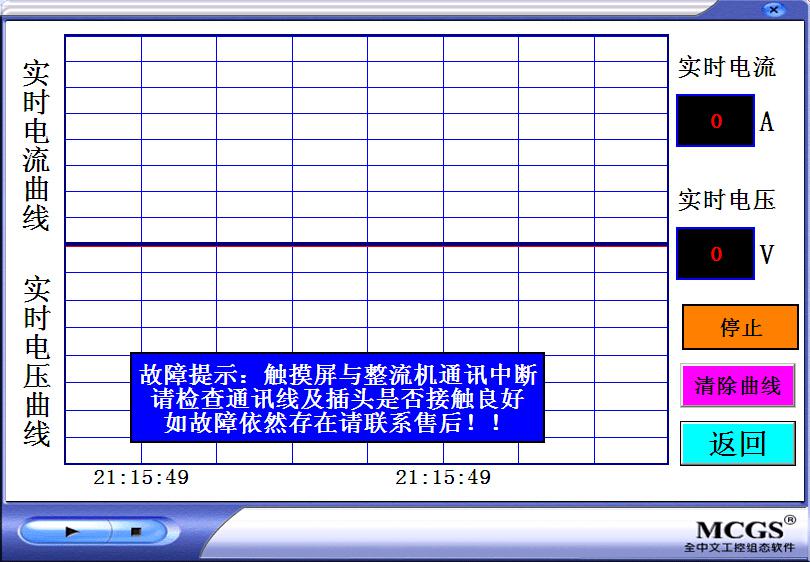

曲線模式界面：該界面可以顯示電壓和電流值的實時曲線（后續可以開發實時曲線打印和記錄功能）

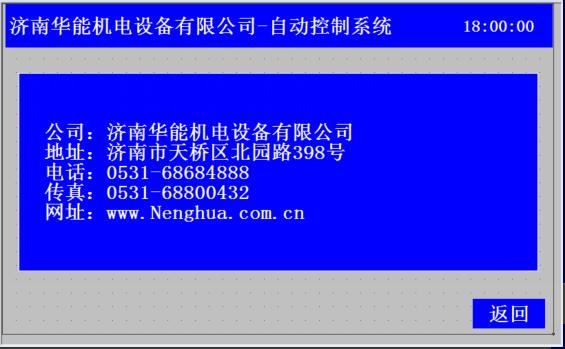

點擊聯系我們會彈出此對話框
