☆ 主要用途:
此電源主要用于各種電池的充電、電解槽、電鍍以及發電機啟動電池的浮充、電力、直流屏、通信、應急電源、工業控制等。
☆ 主要特點:
工業充電開關電源具有穩壓、恒流雙重功能:當輸出電流達到額定值時,電源將以恒流的方式工作,小于額定值時,電源以穩壓的方式工作。具有初充、均充、浮充等功能,還可以根據用戶要求將電池給予先放電再充電,減少電池的記憶效應,也可將充電器設計帶有溫度補償或時間控制等功能,以使電池適應不同的環境溫度。交流斷電自動切換,電池供電(UPS功能)。具有電池的過放、過充電保護,更好地保護電池壽命。
1、恒流、恒壓充電自動轉換,均充,浮充自動轉換
2、采用開關電源技術,體積小、重量輕、效率高
3、充電電壓:按要求適配(6~660)V范圍的蓄電池標稱電壓
4、充電電流:恒流充電,多檔選擇或連續調節,最大電流為200A
5、充電方式:恒流→(恒壓)均充減流→(恒壓)浮充
6、整機過溫保護:(75~+85)℃
7、具備過載、過壓、短路保護

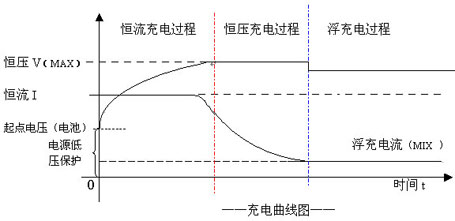

☆ 充電曲線圖:
☆充電程式:恒流-恒壓-浮充
浮充電壓=電池電壓*(1.125~1.15) 如:12V浮充電壓最高值為12V*1.15=13.8V,24V浮充電壓最高值為24*1.15=27.6V
☆ 產品規格
型號
|
浮充電壓電流
|
適用電池
|
功率
|
NHCD13.8-10
|
13.8V10A
|
12V
|
150W系列
|
NHCD13.8-20
|
13.8V20A
|
12V
|
240W系列
|
NHCD13.8-30
|
13.8V30A
|
12V
|
400W系列
|
產品尺寸
功率
|
尺寸(長*寬*高)
|
150W系列
|
200*110*50mm
|
240W系列
|
215*120*60mm
|
400W系列
|
222*110*58mm
|
☆性能指標
|
交流輸入電壓(常規電源輸入)
|
AC176~264V
|
交流輸入頻率
|
47~63Hz
|
電源輸出
|
見表一
|
電壓調節范圍
|
0~額定值
|
電壓穩定度
|
≤0.5%
|
負載穩定度
|
≤1%
|
輸出穩定度
|
≤1%
|
效率(滿載)
|
70~90%
|
過流保護
|
恒流保護
|
短路保護
|
有(不可自恢復)
|
結構
|
風冷
|
紋波及噪聲
|
≤V0×0.5%+50mvVp_p(100mV)
|
維持時間
|
≥15ms
|
起動時間
|
≤400ms
|
溫度系數
|
0.02~0.06%/℃
|
工作溫度(常規產品)
|
-5℃~40℃
|
儲存溫度(常規產品)
|
-20℃~+65℃
|
相對濕度
|
20~85%RH(不結露)
|
耐壓
|
輸入—輸出
|
AC1500V1分鐘≤10mA
|
可訂制更高耐壓參數
|
輸入—殼
|
AC1500V1分鐘≤10mA
|
輸出—殼
|
DC500V
|
絕緣電阻
|
≥50MΩ(DC500V)
|
對地泄漏電流
|
≤1mA(AC230V)
|
抗振性
|
振幅0.5mm頻率10~55Hz3維方向2小時
|
無故障時間MTBF
|
≥50,000hours
|
|
