NHDAG系列工頻UPS正弦波逆變器產品簡介
本產品是工頻正弦波逆變電源，采用CPU集成控制的設計理念,純正弦波輸出,能有效地提高產品的可靠性,可擴展性;抗沖擊能力強,且具有：直流電和市電自動切換功能（UPS功能）；無人值守，自動恢復功能；市電互補控制功能;市電穩壓功能（AVR功能）。
主要功能
1、輸出穩壓穩頻功能：市電電壓不穩定，經過本機器后，輸出電壓精準穩定，如在中國，在電力缺乏的時候，市電電壓為190V，53Hz，則經過本機器后，輸出電壓為220V±3%，50Hz±0.5；輸出穩定的電壓有利于保護用電設備。
2、逆變功能：直流電DC轉為交流電AC；與電瓶組合后，當家庭、辦公區、超市，工業區等停電后，即可組成綠色環保無聲發電機；當在戶外無市電區域，即可組成移動電源，方便用戶在戶外使用家庭電器；在新能源行業中，逆變器是一個重要的不可缺少的組成部分；
3、智能充電功能：當電瓶沒電時，連接上市電和本機器后，機器將自動為電瓶充電，智能充電有利的保護好電瓶以及延長了電瓶的使用壽命；當機器連接市電和電瓶組成UPS系統后，系統在輸出市電的同時也為電瓶自動充電；
充電方式分為三段充：
段I：用最大恒定電流快速充電，以盡快提升備用電力。
段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命同時避免電池過充。
段III：當感測到電池充滿時，會轉用浮充電壓以維持電池長久在滿電量狀態，并且自動檢測電池電量，充電完成自動停止工作節省電力。
內置充電器逆變器的特點是解決了電池不能充電的煩惱，不需要另配充電器。
4、UPS 功能：與電瓶和市電連接后，組成輸出UPS系統，確保負載不會因為突然市電停電而關閉，保證了市電停電后負載還能繼續工作；
步驟1：當有市電時，市電經過穩壓后直接輸出，并且同時為電瓶充電；
步驟2：當市電突然停電后，在5ms內系統自動切換成逆變供電，確保輸出不間斷；
步驟3：當突然間有市電后，系統自動轉換為市電供電，同時為電瓶充電；
NHDAG系列工頻UPS正弦波逆變器產品特性
★ 采用工頻變壓器，純正弦波交流輸出，負載能力強；
★ 自動高低壓調整功能（AVR），超寬電壓范圍輸入，能適應任何惡劣的電力環境；
★ 本系列產品抗負載能力強，帶載能力強，除了可帶動各類阻性負載，還可帶載各類感性型設備，比如馬達，空調，電鉆，日光燈，氣體燈等；幾乎可以帶動所有的負載；
★ 可以接入電瓶的同時，接入市電；
★ 優先選用市電工作，市電帶動負載的同時，給電瓶智能充電；
★ 市電斷開，會自動轉換到電瓶供電，而用電器不間斷工作；
★ 先進的恒流自動充電線路，延長電池壽命；
★ 具有完善的電池欠壓、過載、過放、短路保護功能；
★ 內置充電器采用平恒與浮充相結合的充電方式 ；
★ 人性化設計，LCD液晶屏顯示；
NHDAG系列工頻UPS正弦波逆變器工作模式及產品接線示例（圖示為太陽能及市電互補型）
一、工作模式：
1、純逆變型（無市電）：直接由蓄電池經過逆變器，輸出交流正弦波交流電，供負載使用；
2、市電互補型（有市電）：在輸入市電正常時，由市電直接供電;當市電電壓過高或過低時,由逆變器內部降壓繞組或升壓繞組自動對市電進行調節,使逆變器輸出較為穩壓的交流市電;同時雙向逆變器可向電池組進行充電；當市電異�；驍嚯姇r,由電池組供電,電池組提供的直流電,經過雙向逆變器,逆變成純正的交流電,供負載使用;

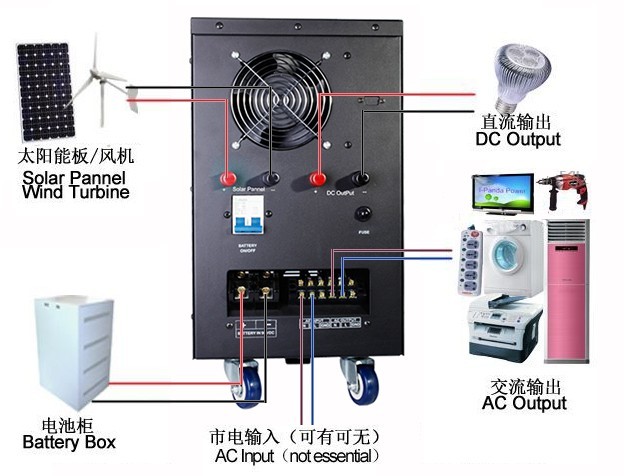

二、接線示意圖
NHDAG系列工頻UPS正弦波逆變器型號規格及技術參數
|
型 號 |
NHDAG-1000VA |
|
額定容量 |
700W |
|
輸入Input |
電壓 |
145～275VAC |
|
|
頻率 |
40～60Hz |
|
輸出Output |
電壓 |
220VAC±3% |
|
|
頻率 |
50±1Hz |
|
|
波形 |
正弦波(失真度≤3%) |
|
|
效率 |
≥80% |
|
電池 |
12VDC 或 24VDC |
|
轉換時間 |
≤2ms |
|
過載 |
過載120%10正常工作, 150%10秒種 |
|
過放 |
過放逆變關機后，電池的泄放電流小于100uA |
|
保 護 |
電池高低壓保護 過載保護 輸出短路保護 |
|
報警聲 |
市電剛中斷有連續的6聲報警（報警后處在無鳴工作狀態） |
|
|
當電池電壓接近關機點時，報警聲由慢到快，直到逆變器關機 |
|
顯示屏 |
顯示：市電工作電壓，輸出工作電壓，工作頻率，負載情況；電池容量 |
|
環境 |
噪音 |
≤45dB |
|
|
溫度 |
0℃～40℃ |
|
|
濕度 |
10%～90%（無凝結） |
|
重 量 |
凈重 |
7 |
|
|
毛重 |
7.5 |
尺寸Size
(W×D×H)(mm) |
內包裝 |
315×120×210 |
|
|
外包裝 |
385×185×270 |
|
備 注 Remark |
規格變更恕不另行通知 |
產品細節

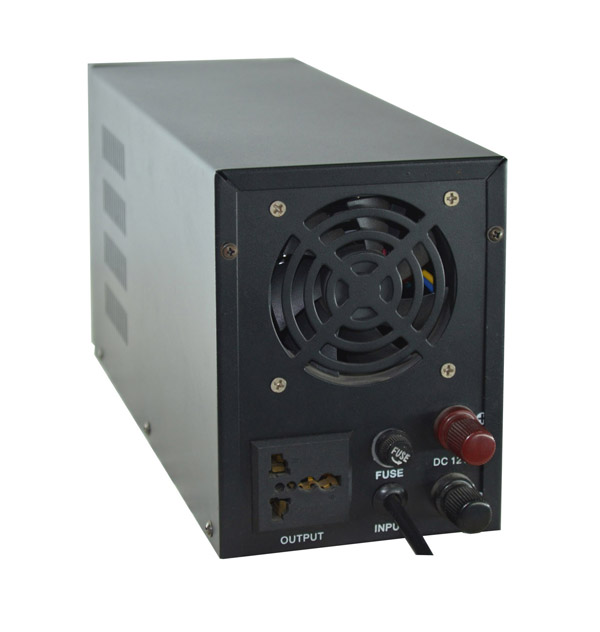

背板圖

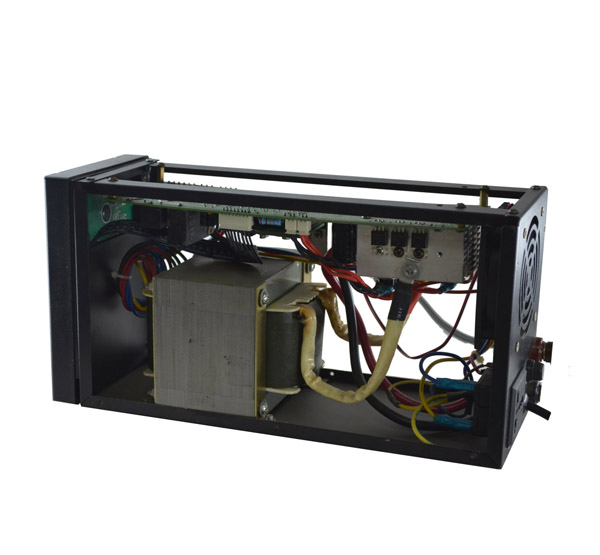

內部圖

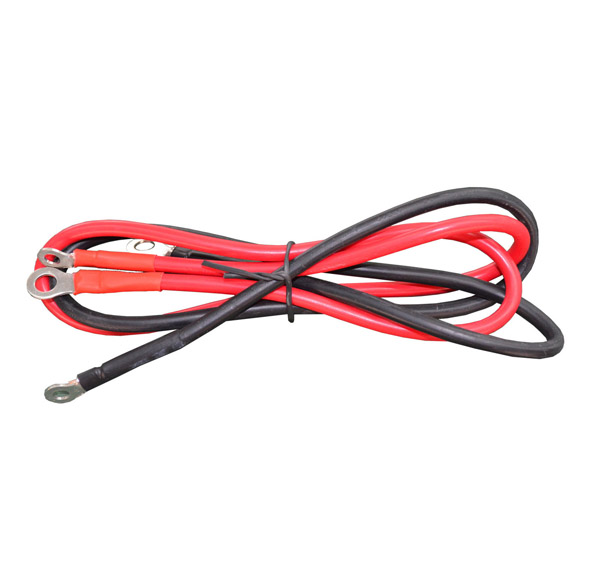

配線
